Ketebalan Tidak Merata pada Paver Heksagonal? Periksa Tiga Cacat Desain Cetakan Ini Terlebih Dahulu

Paver heksagonal banyak digunakan untuk pengendalian erosi, parkir rumput, dan proyek lansekap. Geometri enam sisinya menuntut desain cetakan yang presisi. Jika ketebalan paver bervariasi – salah satu sisinya lebih tebal dari sisi yang berlawanan, atau bagian tengahnya lebih tipis dari kelilingnya – masalahnya jarang terletak pada campuran beton atau mesinnya. Seringkali, penyebab utamanya adalah jamur itu sendiri.

Artikel ini membahas tiga kelemahan umum desain cetakan yang menghasilkan paver heksagonal yang tidak rata. Setiap kelemahan memiliki perbaikan spesifik. Mengatasi permasalahan ini dapat mengurangi limbah, meningkatkan kualitasmemblokirkonsistensi, dan memperpanjang umur cetakan.

Cacat No. 1: Keausan Dinding Rongga Tidak Merata

Masalahnya

Dalam cetakan paver heksagonal, beton memasuki rongga dari bawah dan mengalir menuju dinding. Dinding yang menghadap arah aliran beton lebih cepat aus dibandingkan dinding seberangnya. Selama ribuan siklus, satu sisi rongga menjadi lebih tipis dibandingkan sisi lainnya. Paver kemudian keluar dengan salah satu sisinya lebih tebal dari sisi yang berlawanan.

Jenis ketebalan yang tidak rata ini bersifat terarah. Ini muncul sebagai bentuk baji dan bukan segi enam simetris. Operator sering menyalahkan getaran mesin atau campuran beton, namun penyebab sebenarnya adalah keausan yang tidak merata pada dinding rongga.

Perbaikannya

Perancang cetakan dapat memperhitungkan aliran material dengan menambahkan ketebalan ekstra pada dinding dengan tingkat keausan tinggi atau dengan menggunakan tingkat baja yang lebih keras pada permukaan tersebut. PadaUNIK, kami menggunakan perlakuan panas karburasi untuk mengeraskan semua dinding rongga secara seragam hingga HRC58-62. Permukaan kerasnya tahan terhadap abrasi, dan kedalaman perawatan (kira-kira 2 mm) memberikan lapisan keausan yang konsisten di setiap dinding segi enam. Hal ini memperlambat keausan diferensial dan mempertahankan geometri rongga lebih lama.

Cacat No. 2: Sudut Dalam yang Tajam

Masalahnya

Rongga heksagonal memiliki dua belas sudut dalam — enam di tepi atas dan enam di tepi bawah. Ketika sudut-sudut ini dikerjakan sebagai sudut tajam 90 derajat, sudut-sudut tersebut menjadi titik konsentrasi tegangan. Setiap siklus getaran mendorong tekanan ke sudut tajam ini. Logam di sudutnya sedikit berubah bentuk, lalu pulih kembali. Selama puluhan ribu siklus, tekanan berulang ini menyebabkan rongga terdistorsi. Distorsi tersebut mengubah jarak antara dinding yang berseberangan, menghasilkan paver yang lebih tebal di satu sisi dan lebih tipis di sisi lain.

Sudut tajam juga lebih cepat aus dibandingkan sudut terpancar. Sudut yang tajam memiliki massa logam yang lebih sedikit untuk menyerap benturan. Setelah sudutnya membulat karena keausan, bentuk rongga berubah secara permanen.

Perbaikannya

Menambahkan radius ke setiap sudut internal menghilangkan titik konsentrasi tegangan. Radius 3–5mm memungkinkan tegangan mengalir di sekitar sudut daripada menabraknya. Rongga tersebut mempertahankan bentuknya lebih lama, dan ketebalan paver tetap konsisten di keenam sisinya.

Sudut yang terpancar juga meningkatkan proses demolding. Beton terlepas lebih bersih dari permukaan yang melengkung dibandingkan dari tepi yang tajam, sehingga mengurangi hambatan dan semakin memperlambat keausan.

Cacat No. 3: Kedalaman Rongga Tidak Merata di Pelat Cetakan

Masalahnya

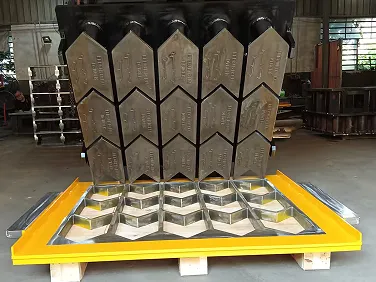

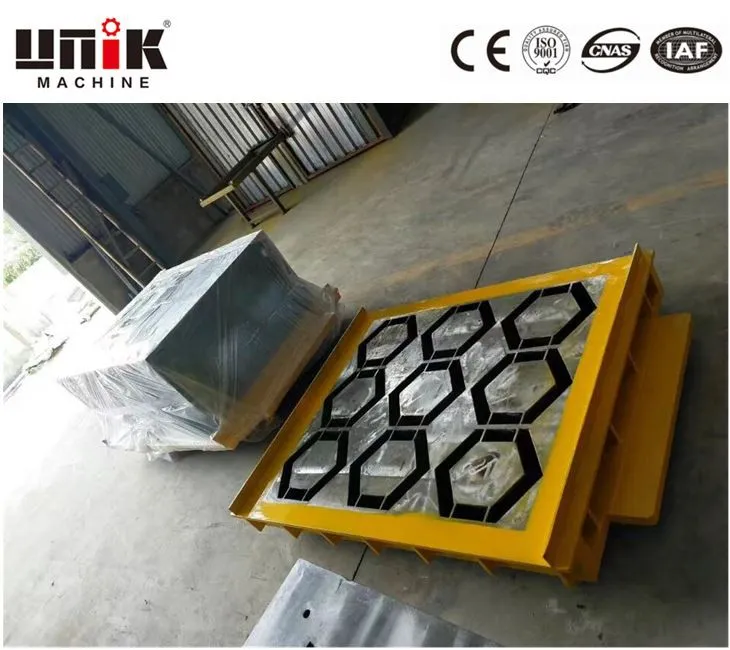

Cetakan paver heksagonal biasanya memiliki banyak rongga — dua, tiga, atau empat per pelat cetakan. Ketika pelat cetakan itu sendiri tidak rata sempurna atau ketika rongga dikerjakan dengan kedalaman berbeda, setiap rongga menghasilkan paver dengan ketebalan berbeda. Variasi ini tidak terarah (seperti cacat No. 1). Posisinya: rongga satu menghasilkan paver tebal, rongga tiga menghasilkan paver tipis.

Penyebab utama sering kali adalah pengerjaan yang buruk atau pelat dasar yang tidak rata. Pemasok berbiaya rendah mungkin melewatkan langkah meratakan pelat cetakan sebelum memotong rongga. Yang lain menggunakan perkakas CNC usang yang memotong lebih dalam pada satu sisi pelat dibandingkan sisi lainnya. Hasilnya adalah ketebalan paver yang tidak konsisten dari cetakan yang sama.

Perbaikannya

Setiap pelat cetakan harus rata dengan permukaan tanah sebelum rongga apa pun dikerjakan. Toleransi dimensi harus dijaga pada ±0,1 mm di seluruh pelat. Kedalaman rongga harus diperiksa di beberapa titik — tengah dan tepi — untuk setiap rongga.

Di UNIK, kami menggunakan permesinan CNC dengan inspeksi dalam proses. Setiap kedalaman rongga diverifikasi selama pemotongan. Setelah pemesinan, pelat cetakan penuh diukur pada mesin pengukur koordinat (CMM) untuk memastikan bahwa semua rongga berada dalam toleransi. Variasi apa pun di luar ±0,1 mm akan memicu pengerjaan ulang.

Cara Mendiagnosis Cacat Yang Mempengaruhi Produksi Anda

Pencegahan Melalui Desain Cetakan yang Tepat

Ketebalan yang tidak rata pada paver heksagonal tidak bisa dihindari. Tiga praktik desain mencegah sebagian besar masalah variasi ketebalan:

1.Gunakan perlakuan panas karburasi untuk menciptakan kekerasan permukaan yang seragam (HRC58-62) di seluruh dinding rongga, sehingga memperlambat keausan diferensial.

2. Mesin dengan radius 3–5 mm di semua sudut internal untuk menghilangkan konsentrasi tegangan dan distorsi.

3. Tahan toleransi ±0,1 mm pada kedalaman rongga dan kerataan pelat, diverifikasi dengan inspeksi CMM.

UNIK telah menerapkan praktik ini sejak didirikan pada tahun 2010. Berbasis di Quanzhou, Tiongkok, perusahaan ini memproduksi mesin batu bata dan cetakan beton untuk 28 negara. Lini produknya meliputi cetakan paver heksagonal, cetakan tepi jalan, cetakan balok, dan perkakas balok berongga.

Untuk cetakan paver heksagonal yang menghasilkan ketebalan yang konsisten dari siklus ke siklus, spesifikasinya meliputi baja 42CrMo, perlakuan panas karburasi, jari-jari sudut 3–5 mm, penyelesaian permukaan Ra 1,6, dan toleransi dimensi ±0,1 mm.
